人造石墨粉負極材料是鋰電池重要的原材料之一，石墨粉經研磨破碎后流經篩分程序，越細的石墨粉作為負極材料對儲電效果越好，石墨粉粒度越細篩分工藝越復雜，不易透篩，普通型的篩分設備已經無法滿足篩分需求，為了針對鋰電池負極材料分選我們在原旋振篩的基礎上加裝了超聲波高頻清網系統，使負極粉料呈懸浮狀態達到技術篩分的要求。

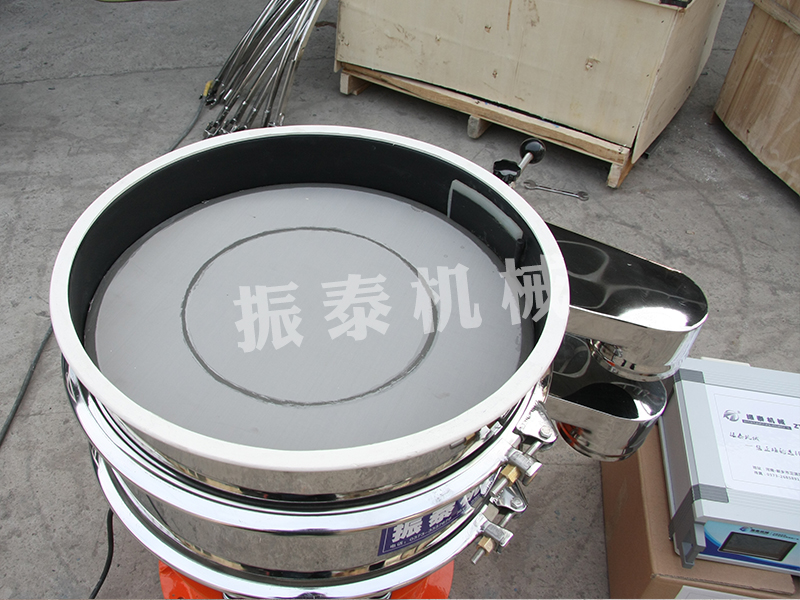

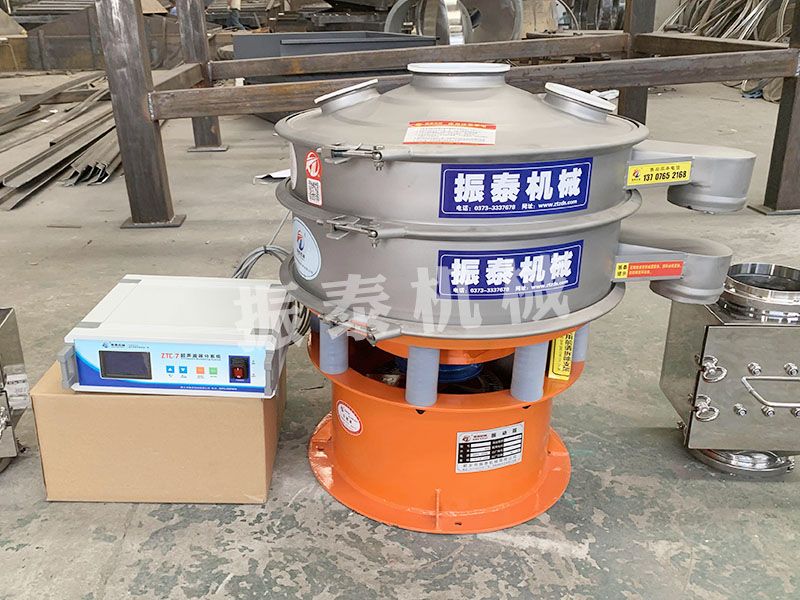

       石墨粉振動篩又稱外置式超聲波振動篩、超聲波振篩機等，是旋振篩的衍生產品。石墨粉振動篩是在傳統振動篩的篩網上安裝了一個低振幅、高頻率的超聲震動波（機械波），超微細粉體接受巨大的超聲加速度，使篩網表面上的物料始終保持懸浮狀態，從而抑制粘附、摩擦、平降、楔入等堵網因素，從而解決了強吸附性、易團聚、高靜電、高精細、高密度、輕比重等篩分難題，以改善超微細分體的篩分性能，所以，超聲波振動篩特別適合負極材料、精細粉體的用戶使用。

       石墨粉是化學反應很靈敏的物質，在不同的環境里面他的電阻率都會變，也就是他的電阻值會變，但有一點是不會變的，石墨粉是很好的非金屬導電物質之一，只要在絕緣的物體里面保證石墨粉不間斷，像一條細線那樣也會通電的，但是，電阻值是多少，這個數值也沒一個有效的數，因為石墨粉的粗細不一樣，用在不同的材料和環境石墨粉電阻值也會不一樣。石墨粉是將天然鱗片石墨通過機械多次粉碎，再通過超聲波振動篩篩分成50目-500目的石墨粉超聲波振動篩的篩網一般采用不銹鋼編織網，目數可按您需要的目數安裝，而且換網方便。通過超聲波振動篩篩選出雜質后，在使用不同的工藝進行進一步的提純得到含碳量更高的石墨粉。負極材料一般粒度較為細，目數從200目-500目的較多，越細的粉料其透篩率較低，加上負極材料都具有一定的油性，透篩難度較大，傳統的振動篩已經無法達到負極材料的篩分作業；根據篩分負極材料的要求超聲波振動篩應運誕生，超聲波振動篩采用了高頻超聲波發生器，將AC220V電壓通過換能器振頭轉換成37K機械波，加快了清網頻率使網架上的篩網每一根絲徑都產生聲波振動，使物料呈懸浮狀態，可清理網孔降低堵網率，提高產能。

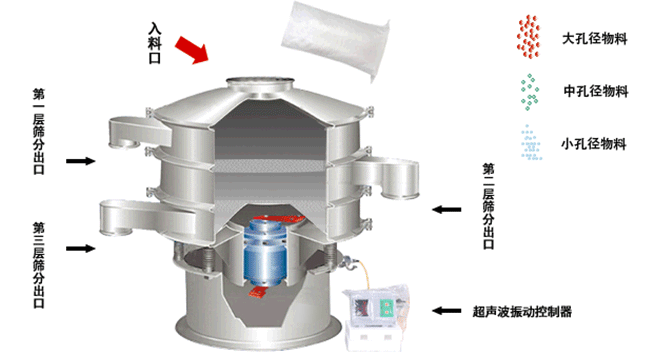

石墨粉電池負極材料振動篩的設計結構組成：

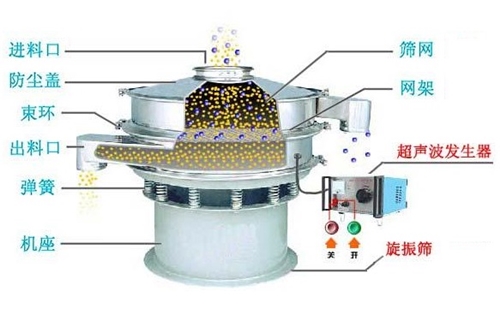

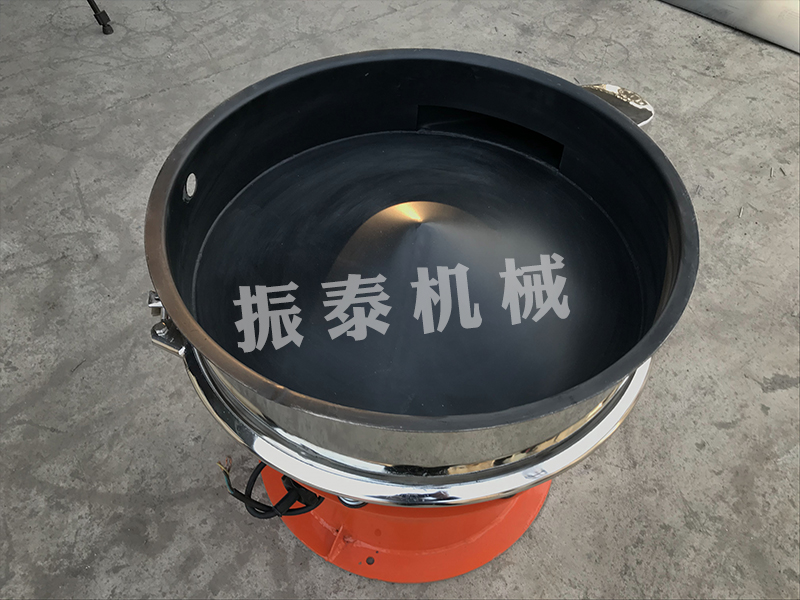

電池負極材料振動篩由：底筒-減震簧-振動盤-立式振動電機-底框-隔振皮-聲波網架-密封圈-束環-中框-防塵蓋-外置換能器-超聲波振動篩電源=外置式超聲波振動篩。

石墨粉振動篩篩分原理：

其工作原理是該設備將220V、50Hz或110V、60Hz電能轉化為18KHz的高頻電能，輸入超聲換能器，將其變成18KHz的機械振動，使振動篩達到高效篩分和清網的目的。超聲波振動篩是在傳統振動篩的篩網上安裝了一個低振幅、高頻率的超聲振動波（機械波），超微細粉體接受巨大的超聲加速度，改善低密度粉在重力沉降中的平降（粉末與網口輕接觸）、滑移效應，改善高密度金屬在網口的滯留或楔入，改善帶靜電粉體的粘附效應，從而提高篩分效率和篩分質量，并使篩網表面上的物料始終保持懸浮狀態，從而抑制粘附、摩擦、平降、楔入等堵網因素，終解決了強吸附性、易團聚、高靜電、高精細、高密度、輕比重等篩分難題，以改善超微細分體的篩分性能，所以，超聲波振動篩特別適合高品質、精細粉體的用戶使用。

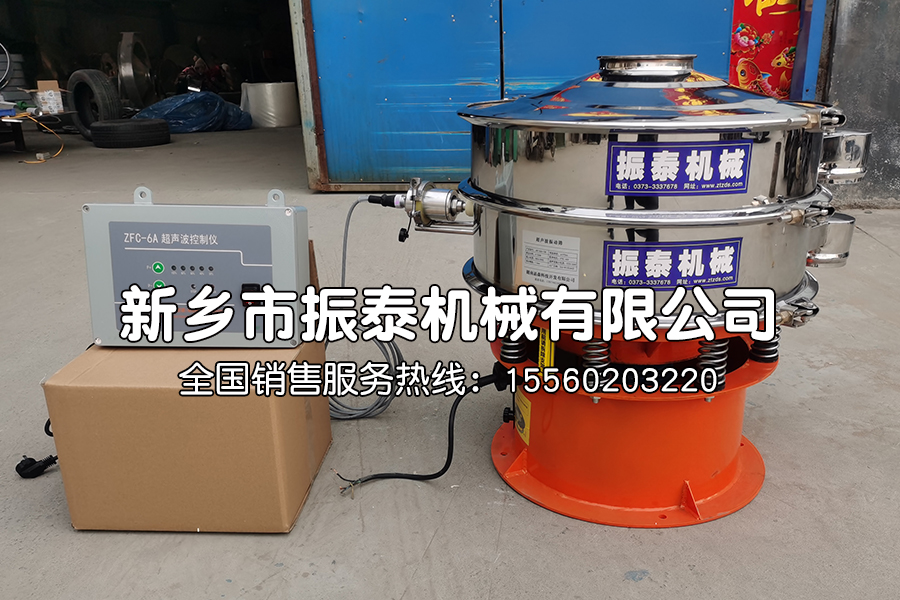

石墨粉負極材料超聲波振動篩電源性能指標：

型號：ZFC-6A大功率超聲波控制儀

頻率：37K

輸入電壓：AC220V

故障報警器：蜂鳴器

遠程報警端口：兩芯端口

清網模式：連續

機箱：防水防塵密封性能高（負極材料微粉有強導電性）

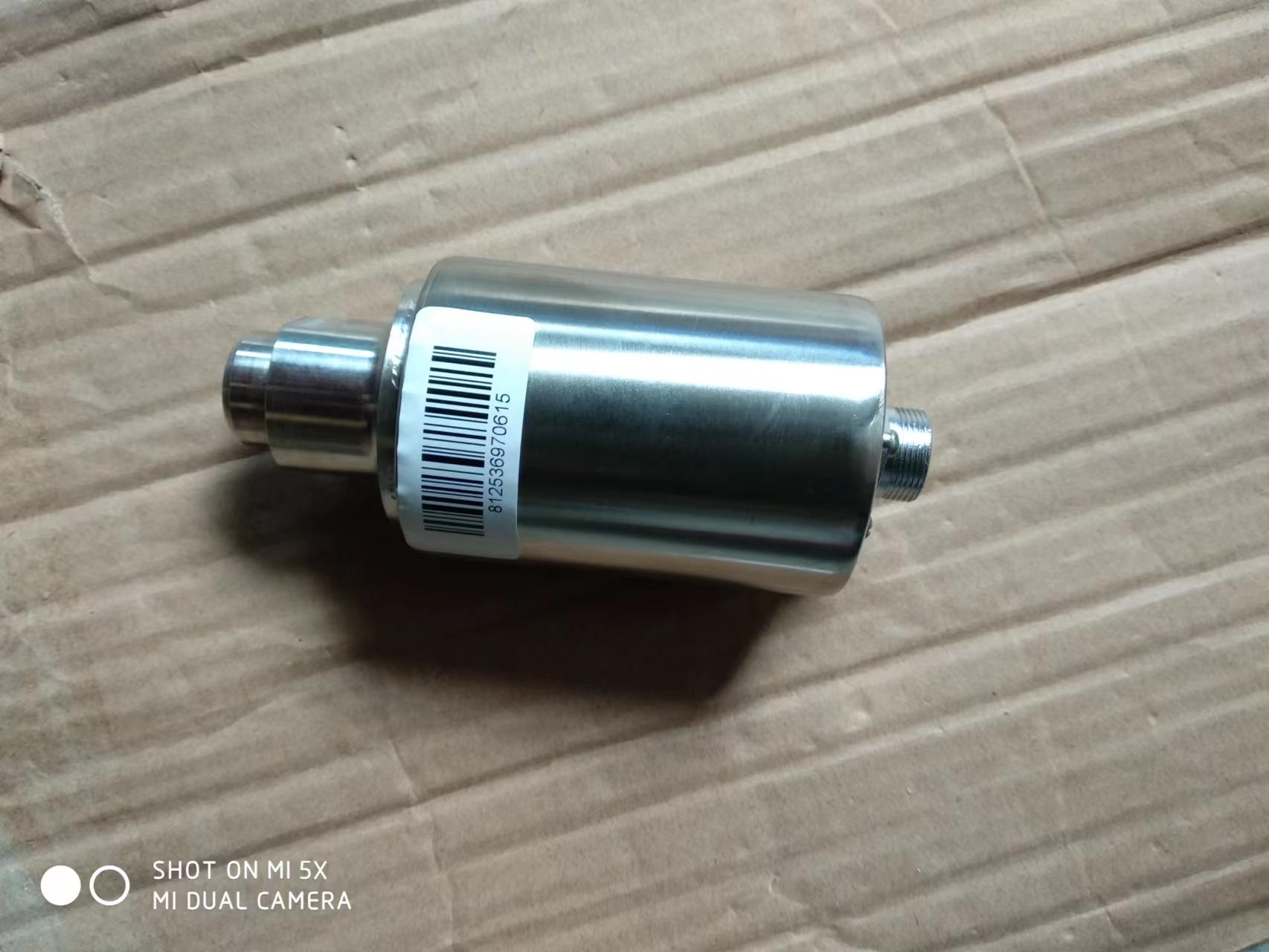

超聲波外置換能器性能指標：

型號：HN-N

功率：120W

安裝絲口：M10

輸入端口：四孔/兩芯/塑料插頭端口可選

機殼：鋁殼（散熱指數高）

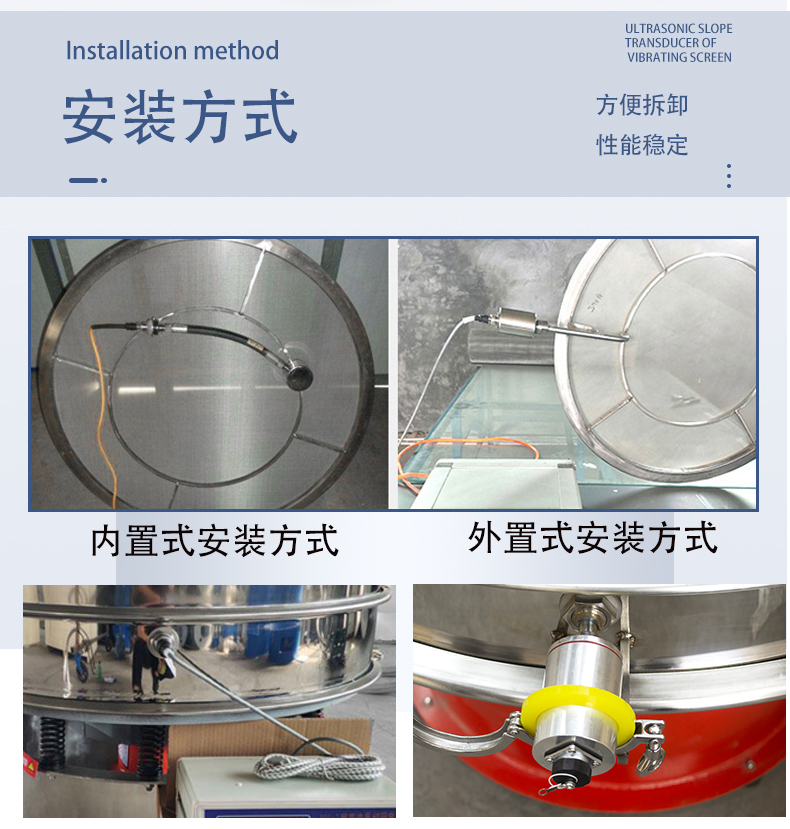

電池負極材料振動篩選擇外置式清網的優勢：

1：便于換能器的更換和檢修不用拆卸整機。

2：換能器工作時產生的熱能不影響物料。

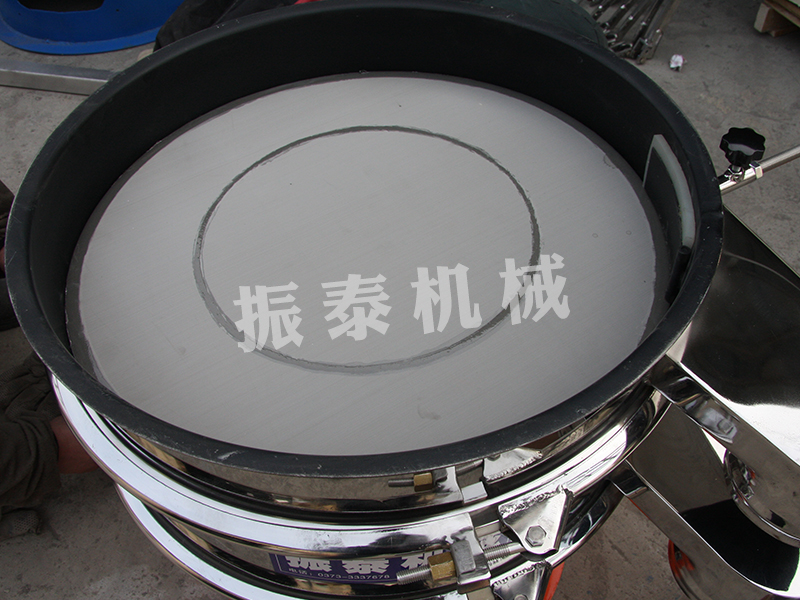

石墨粉負極材料篩選常見的篩分目數是270目，325目，400目等，較細的篩網對于振動篩的篩分來說是一個巨大的挑戰，尤其是325目，400目更是需要在振動篩設備上加上超聲波發生裝置，這樣可以在振動篩的基礎上增加一個高頻低振幅的機械波，該機械波是通過超聲波換能器將電能轉化成機械能的。 石墨粉負極材料

振動篩在生產線上的作用：

1、石墨粉負極材料振動篩可以將石墨粉中的細粉物料篩選出來，不同粒徑的石墨粉用在不同的負極材料中，提升電池的儲能效果；

2、石墨粉負極材料振動篩采用全封閉的進料方式，粉末物料不會出現粉末飛揚的情況，對車間環境沒有污染；

3、采用超聲波發生裝置可以將細粉石墨篩選干凈。
